PKS-2000电力监控系统

产品概述

PKS-2000电力监控系统以计算机、通讯设备、测控单元为基本工具，为变配电系统的实时数据采集、开关状态及远程控制提供了基础平台，可以和控制设备、检测设备构成复杂的监控系统，在变配电监控中起关键作用，可以帮助企业提高生产效率，加快变配电过程中异常的反应速度。

基本功能及技术特点

具备完善的，稳定可靠、扩展性强、兼容性好的电力专业SCADA功能，支持各种采集处理、控制，并集成保护设备管理、操作管理等功能，可作为各种电力应用的基本SCADA平台。具有美观方便、实用性强、专业完善的人机界面开发及表达工具，提供全面的电力专业图形、报表、曲线/棒图、统计分析、事件报警/记录的支持。

拥有专业的实时及历史数据的存储及表达工具，透明的数据管理方式，面向对象的数据库描述，并利用图形人机交互，使繁杂的工作更简单方便，提高了系统的可维护性。支持国内外从多厂商的设备通讯规约，如CDT，POLLING，MOBDUS，DNP3.0，1801\IEC870-5-101/102/103/104等；支持标准RS232/485/422，TCP/IP,UPD端口接入，支持各种板卡接入，如Lonword,canbus,profibus板卡等。可充当运动主站系统，支持一对一或一对多的多种规约的转换及转发。提供顺序控制功能，成批进行操作处理，并可以进行监控模拟执行。支持操作防误闭锁，闭锁带电拉合刀闸，并支持自定义条件操作闭锁。

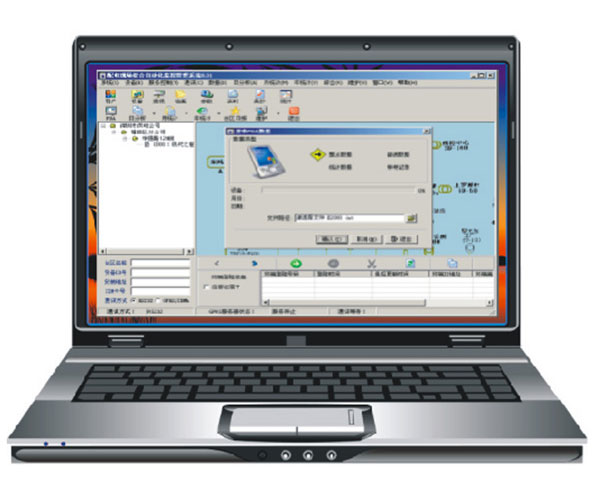

后台软件显示界面

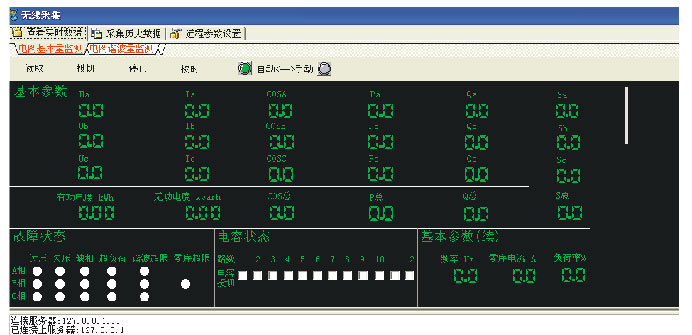

后台软件实时数据及投切状态界面示意图

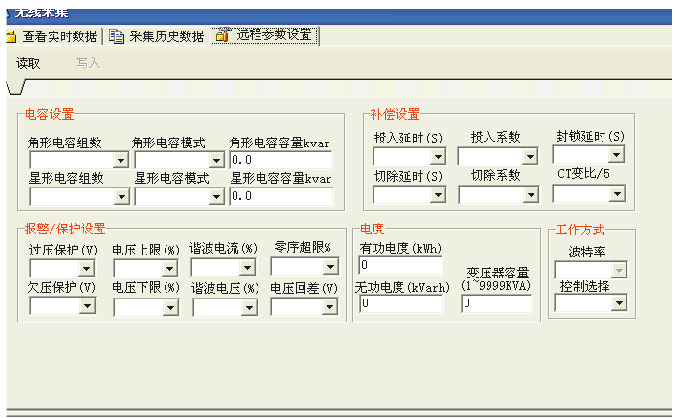

远程参数设置界面示意图

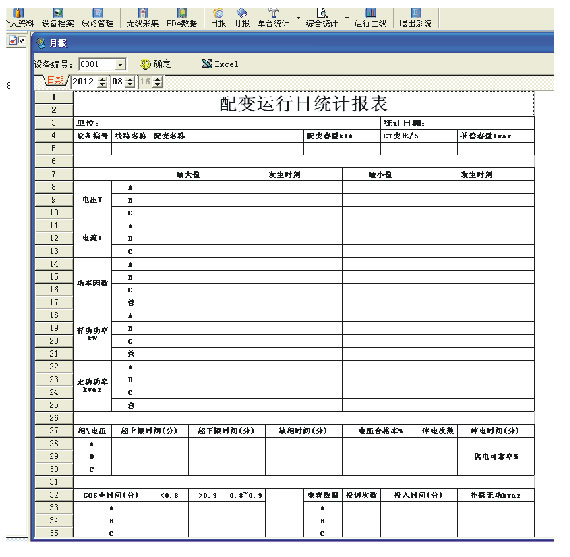

变压器运行日统计报表界面示意图

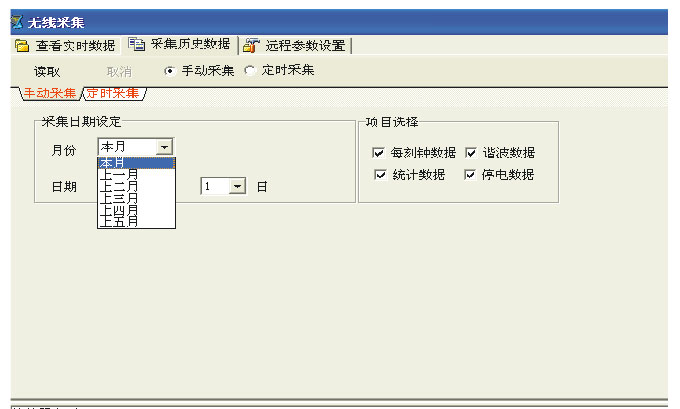

历史数据统计界面示意图
