PKSTSC-L系列低压动态滤波成套装置

产品简介

由于现代工业越来越多的使用自动化设备（整流器、变频器、中频炉、逆变器、电解槽和电弧炉），这些非线性负载在运行过程中会产生大量的高次谐波注入系统，引起系统电压波形畸变，造成电能质量恶化，影响供电系统中电气设备的正常运行，还可以使变压器、电缆和其他电力器件附加损耗，使控制、保护和测试系统的功能异常，通讯和网络也收到干扰，电能质量恶化。

PKSTSC-L型无源滤波装置是专治理供电系统中谐波的，该装置以治理谐波为主，防止和避免电网产生谐振，同时对系统提供工频无功补偿功率，改善电网电压质量。

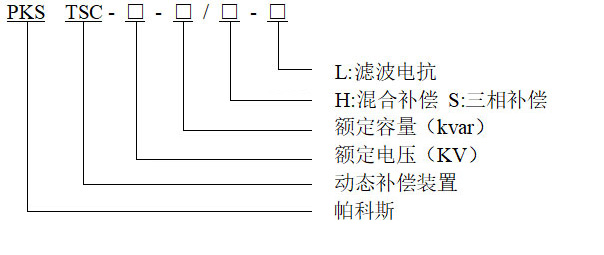

型号定义

功能特点

单元式结构，自动和手动两种控制方式，三种投切开关可选

抑制电力谐波：能有效改善总的电压畸变率与谐波电流畸变率，提高电能质量

快速动态响应：快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间≤20ms

智能化管理：以负荷的实时无功功率为投切物理量，应用瞬时无功控制理论，在10ms内完成数据采集、计算及控制输出。在实现瞬时投切控制、配电参数、电能质量等数据，可实现在线监控和远方遥测、遥信、遥调，采用专用的抗谐波电容器，损耗小且内放放电电阻

保护措施齐全：有短路、短相、过流、过压、欠压、过补偿、超温保护等保护；可以手动投切控制器、各项参数

设定方便，在外部有故障时自动退出运行，送电后自动恢复运行

结构特点

单元式补偿模块，组装方便，结构紧凑，布局新颖

柜体采用冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强，内部框架采用镀锌钢板

母线系统带低压夹合式熔断器座，安全性高

母线安装无需打孔，配套母线架安装

增减容量时可加减单元补偿模块，简单、灵活、便捷

系统存在谐波时，可根据谐波含量选择带电抗器电容器投切单元，保护电容，防止谐振，减少谐波污染

五、技术参数

额定电压：380V（三相或二相），220V（单相），660V～1140V

频率：50-60Hz

控制信号：无功功率

取样电流：n/5A

电容器连接方式：Δ或Y

测量误差：电压：±0.5%  电流：±1.0%  无功功率：±1.0%   功率因数：±1.0%

投切方式：自动循环投切或堆叠投切

投切延时：0～999秒可设

电抗器电抗率选用：6%、7%、12%、13%，根据电网谐波状况定，其他电抗率根据用户要求确定。

六、产品执行标准

《电控设备第二部分：装有电子器件的电控设备》 GB/T3797-1989

《并联电容器装置设计规范》                   GB50227-1995

《供配电系统设计规范》
