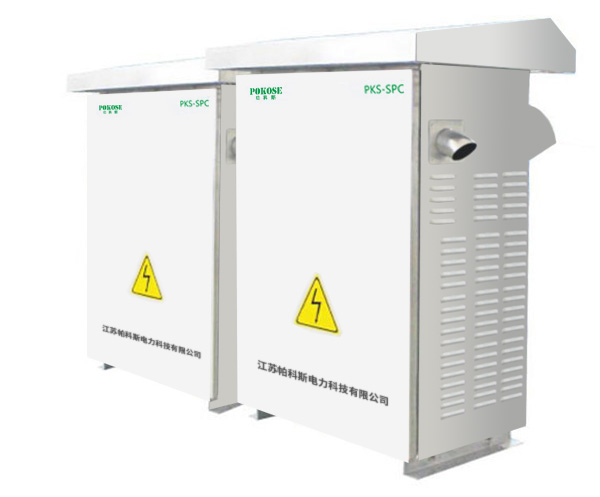

PKS-SPC三相不平衡调节装置

工作原理

三相负荷不平衡自动调节装置（PKS-SPC)主要用于低压配电用户侧，治理三相电流不平衡，相电压偏低和补偿无功，优化电能质量。PKS-SPC产品规格覆盖50A/35kvar, 75A/50kvar，150A/100kvar,可同时补偿三相不平衡电流和无功，实现连续、动态补偿。

PKS-SPC可全面改善台区电能质量，具体如下：

●解决配电网三相不平衡问题，降低线路损耗；

●稳定三相电压，提高供电质量，改善用电环境；

●解决变压器单相过载问题，提高变压器运行寿命；

●无功平衡，提高配电网有效输出容量；

低压配变电能质量背景

1、三相不平衡严重

由于400V低压配电系统用户侧几乎都是单相负载，且用电具有不同时性，配变系统易出现三相不平衡，不平衡度严重超标。

2、电压合格率低

400V低压配电系统供电半径长，由于三相不平衡，用电高低时段的影响，容易导致电压超过限值。

3、功率因素低

配变广泛使用分组投切电界器，有补偿台阶，补偿效果差（易出现过补或欠补）。

4、功能强大

1）三相不平衡补偿功能

2）容感性-1/1无功补偿功能

3）电压补偿功能

4）支持远程数据传输

5）优异补偿效果

6）实时补偿，响应时间小于15毫秒，PMS-SPC为有源型补偿装置，是采用现代电力电子器件IGBT构成电流源型装置，从机理上避免了由传统电容元器件带来的谐振现象，更稳定、安全。不产生谐波，不造成二次电网污染双向分相电压补偿，提升电压质量。

5、全控型设备，免维护，节省人力成本

PKS-SPC采用先进的电力电子技术及数据处理技术，自动检测电网系统中各相电流的变化，实时计算并发出所需补偿电流，以使电网迅速达到平衡状态。整个过程由设备自动完成，无需人为操作，大大节省了由于操作传统补偿设备而消耗掉的人力成本。

6、多重保护，适应各种恶劣环境

PKS-SPC的内芯设备具备各种保护功能：过压保护、欠压保护、过流保护、短路保护等

PKS-SPC的柜体具备保护功能：低压防雷、漏电保护，IP防护等级：IP44

三相不平衡补偿原理

PKS-SPC开启后，通过外接电流互感器（CT）实时检测系统电流，并将系统电流信息发送给内部控制器进行处理分析，以判断系统是否处于不平衡状态，同时计算出达到平衡状态时各相所需转换的电流值，然后将信号发送给内部IGBT并驱动其动作，将不平衡电流从电流大的相转移到电流小的相，最后达到三相平衡状态。

无功补偿原理

三相负荷不平衡自动调节装置开启后通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，实现动态无功补偿的目的。
