PKS-SVG技术是基于可关断电力电子器件IGBT(绝缘栅型双极晶体管,可实现快速的导通/关断控制,开关频率可达到10000-20000Hz)的电压源型逆变器技术。SVG可以快速、连续、平滑的调节输出无功,且可实现无功的感性与容性双相调节。SVG是通过逆变器的控制实现无功的快速调节,不再需要大容量的交流电容/电抗器件,是属于电源型的主动式补偿装置上图为SVG原理图,将系统看作一个电压源,SVG可以看作一个可控电压源,连接电抗器或者可以等效成一个线形阻抗元件。表1给出了SVG三种运行模式的原理说明。
PKS-SVG技术是基于可关断电力电子器件IGBT(绝缘栅型双极晶体管,可实现快速的导通/关断控制,开关频率可达到10000-20000Hz)的电压源型逆变器技术。SVG可以快速、连续、平滑的调节输出无功,且可实现无功的感性与容性双相调节。SVG是通过逆变器的控制实现无功的快速调节,不再需要大容量的交流电容/电抗器件,是属于电源型的主动式补偿装置。

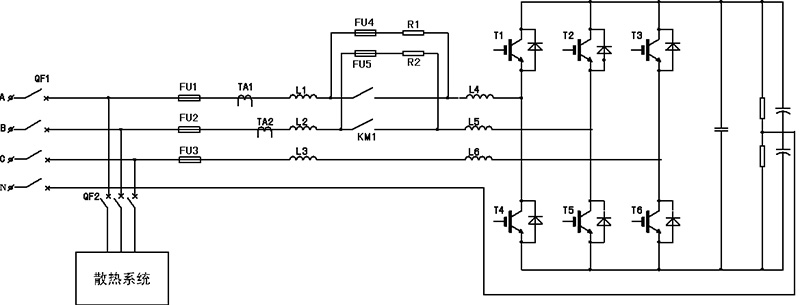

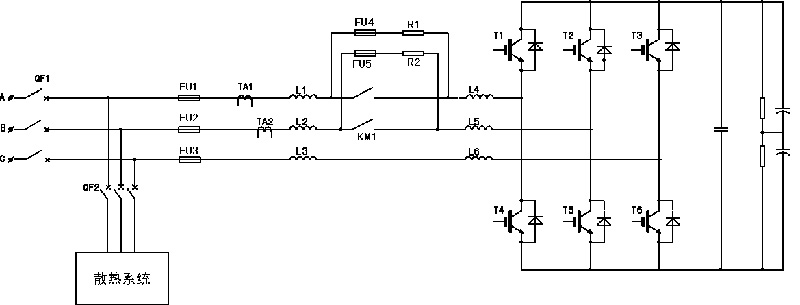

上图为SVG原理图,将系统看作一个电压源,SVG可以看作一个可控电压源,连接电抗器或者可以等效成一个线形阻抗元件。表1给出了SVG三种运行模式的原理说明。
运行模式 | 波形和相量图 | 说 明 |
空载运行模式 |
| UI = Us,IL = 0,SVG不吸发无功。 |
容性运行模式 |
| UI > Us,IL为超前的电流,其幅值可以通过调节UI来连续控制,从而连续调节SVG发出的无功。 |
感性运行模式 |
| UI < Us,IL为滞后的电流。此时SVG吸收的无功可以连续控制。 |

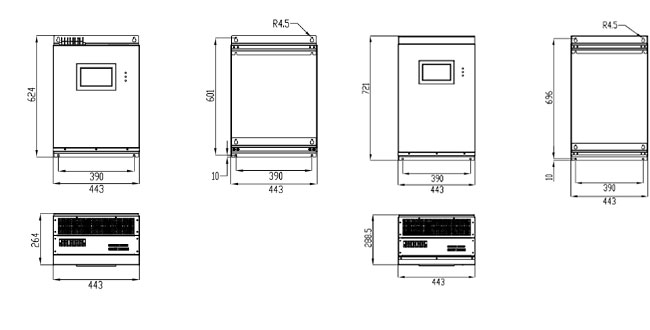

35kvar、50kvar尺寸图 75kvar、100kvar尺寸图
额定容量 | 35KVAR | 50KVAR | 75KVAR/100KVAR 400KVAR |
额定电压 | AC380V±15%/660V+15% | ||
多台运行方式 | 并联运行 | ||
开关频率 | 25.6kHz | ||
响应时间 | <5ms | ||
控制算法 | 具有自适应能力的领域筛选矢量补偿算法 | ||
控制器 | DSP | ||
显示方式 | 触摸屏 | ||
通信功能 | Modbus RTU协议,RS232(标配) | ||
控制连接 | 光纤连接、电气连接 | ||
装置功率损耗 | 额定满载运行时,损耗不超过3%额定功率 | ||
防护等级 | IP30 | ||
雷害等级 | 中雷区 | ||
污秽等级 | 装置应在不低于规定污染等级3的环境中使用 | ||
冷却方式 | 强迫风冷 | ||
噪音 | ≤65dB(A声级) | ||
安装方式 | 柜体为落地安装,可与相邻配电柜并列安装(等高),电缆可从装置底部进线,箱式可根据现场情况确定 | ||
环境温度 | -5°C~+40°C,且24h内平均气温不高于+35℃。 | ||
存储温度 | -40°C~70°C; | ||
相对湿度 | 室内温度在+20℃以下时15%~90%,非凝露即可,在+40℃时不超过50% | ||
海拔高度 | 安装海拔小于1000米 | ||
柜体尺寸 | 443*252*624(mm) | 443*252*624(mm) | 443*287*721(mm) |
柜体重量 | 32Kg | 40Kg | 45Kg |
