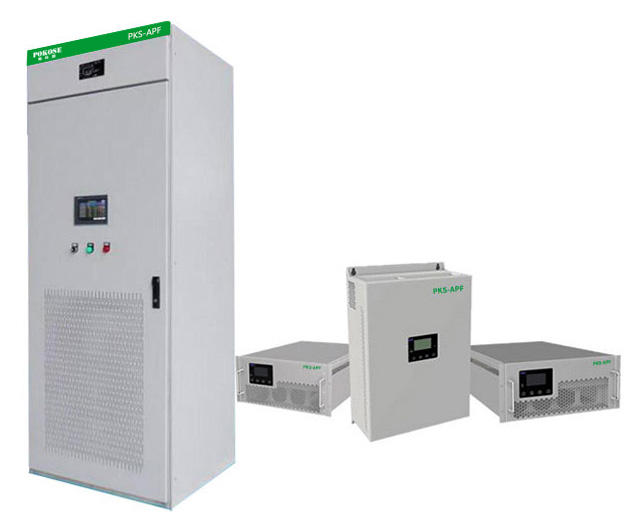

PKS-APF有源滤波器装置

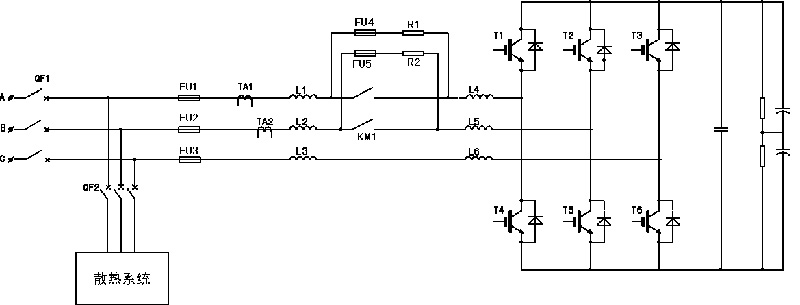

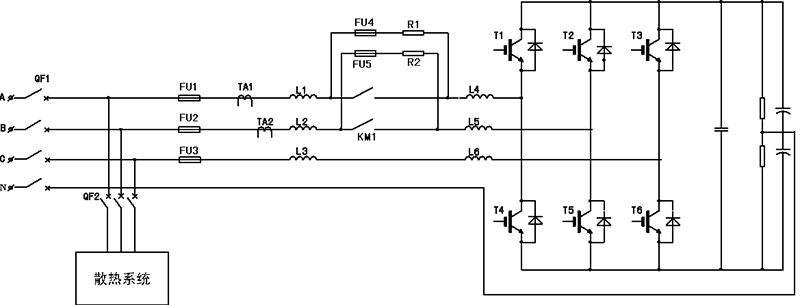

PKS-APF系列有源滤波器是一种有效的谐波治理解决方案，采用先进的有源滤波技术动态消除电网谐波。实时监测非线性负载产生的电流波形，分离出谐波部分，再通过IGBT逆变电路输出反向的谐波电流，以抵消负载谐波。确保从电网吸取的电流为正弦波，实现谐波滤除功能。

此外，PKS-APF 系列有源滤波器还能提供超前或滞后的无功电流，用于改善电网的功率因数，实现动态无功补偿。

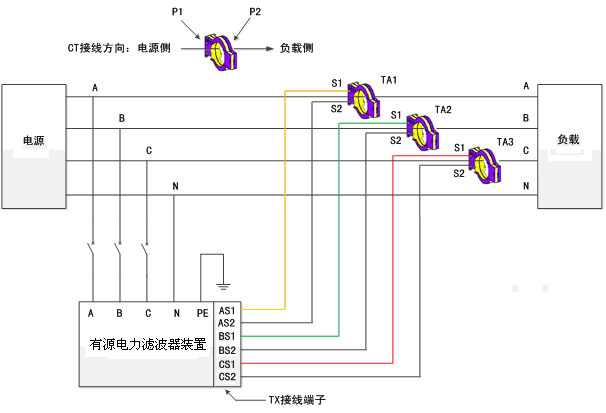

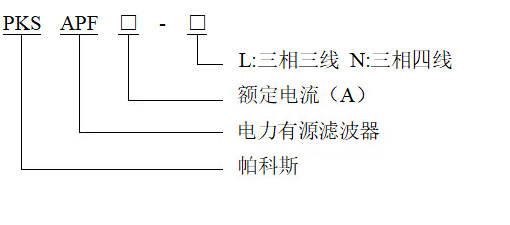

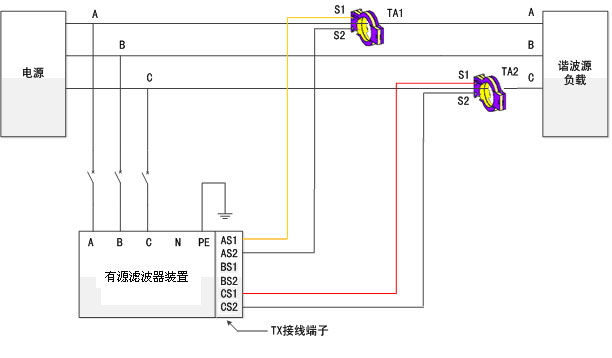

产品介绍

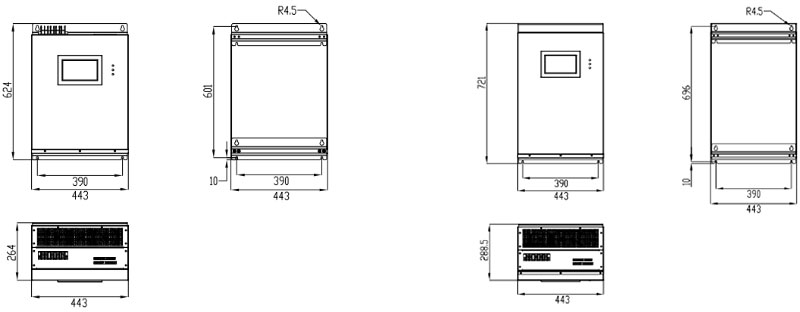

35A、50A尺寸图 75A、100A尺寸图



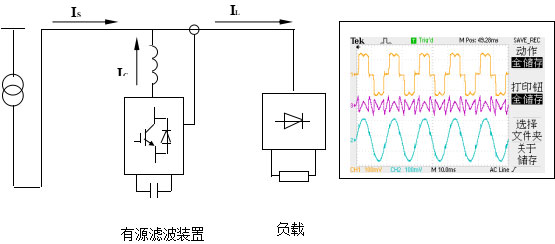

以下为APF系列有源电力滤波器六脉波整流设备应用实例，通过APF投入前后谐波含量对比可以看出有源电力滤波器有良好的谐波抑制能力。



额定容量	35A	50A	75A/100A 400A
额定电压	AC380V±15%/660V+15%
多台运行方式	并联运行
开关频率	25.6kHz
响应时间	<5ms
控制算法	具有自适应能力的领域筛选矢量补偿算法
控制器	DSP
显示方式	触摸屏
通信功能	Modbus RTU协议，RS232（标配）
控制连接	光纤连接、电气连接
装置功率损耗	额定满载运行时，损耗不超过3%额定功率
防护等级	IP30
雷害等级	中雷区
污秽等级	装置应在不低于规定污染等级3的环境中使用
冷却方式	强迫风冷
噪音	≤65dB（A声级）
安装方式	柜体为落地安装，可与相邻配电柜并列安装（等高），电缆可从装置底部进线，箱式可根据现场情况确定
环境温度	-5°C～+40°C，且24h内平均气温不高于+35℃。
存储温度	-40°C～70°C；
相对湿度	室内温度在+20℃以下时15%～90%，非凝露即可，在+40℃时不超过50%
海拔高度	安装海拔小于1000米
柜体尺寸	443252624(mm)	443252624(mm)	443287721(mm)
柜体重量	32Kg 35Kg	40Kg 600Kg	45Kg 890Kg
