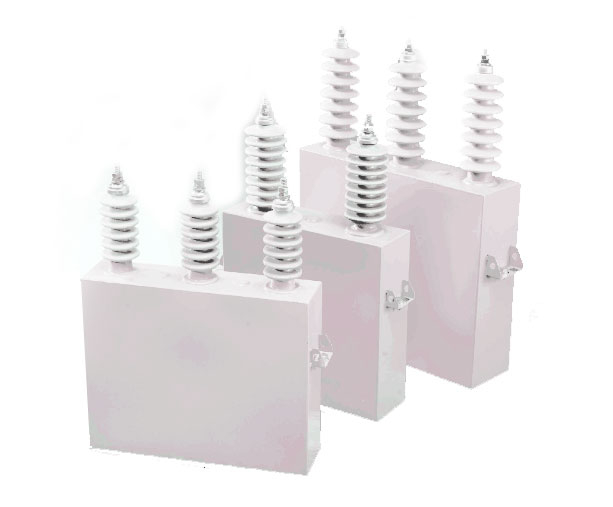

PKS-BAM高压并联电容器

产品概述

高压并联电容器主要用于工频(50HZ或60HZ)1千伏及以上交流电力系统中，提高功率因数，改善电网质量充分发挥发电、供电设备的效率。

主要性能指标

1、电容器安装运行地区环境温度范围，BFM电容器为-25℃～+45℃，BAM型电容器为-40℃～+45℃。海拔高度不超过1000米。对安装地点海拔超过1000米的电容器，订货时应特别加以说明。

2、电容器及间介质应能承受下列两种试验电压之一，历时10秒。

a．工频交流电压：Ut(～)=2.15Un

b．直流电压：Ut(-)=4.3Un

3、电容器端子与外壳的绝缘水平应能承受下表所列的试验电压

4、电容器具有下表所示的工频稳态过电压能力

注：为了延长电容器的使用寿命，电容器应经常维持在额定电压下运行

5、电容器能承受第一个峰值不超过2.2Un持续1/2周期的过度电压。

6、电容器允许在由于电压升高及高次谐波造成的有效值为1.31n的稳定过电流下运行，对于电容具有正偏差的电容器，这个电流允许达到1.431n。

7、电容器的实测电容值与额定值之差不超过额定值的-5%～+10%，三相电容器中任何两线路端子间测得比值应不大与0.06。

8、电容器在工频额定电压下，温度为20℃时的损耗角正切值(tgδ)≤0.0005

注：内部装有放电电阻或溶丝的电容器，其损耗角正切值允许增加1.0001。

9、内部装有放电电阻的电容器，与电源断开后，能在10分钟内由额定电压的峰值降到75伏以下，则应在订货时加以说明。

10、三相电容器内部为星型接线。每相均加有放电电阻。

执行标准

GB/T11024-2001国家标准《标称电压1KV以上交流电力系统用并联电容器》

IEC60871-1:1997国家标准《并联电容器》
