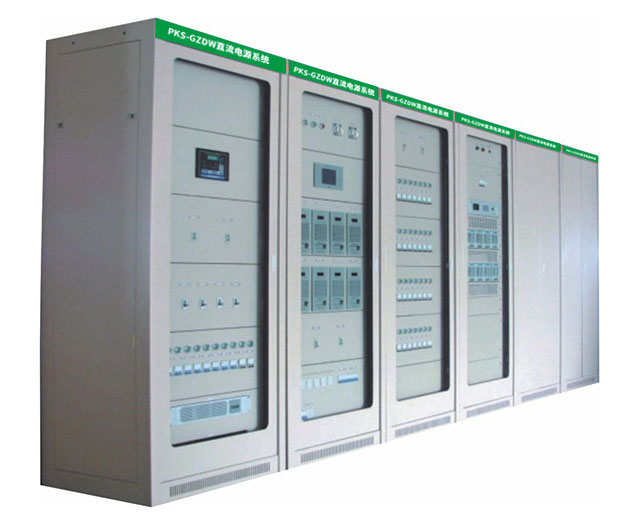

PKS-GZDW直流电源系统

产品概述

PKS-GZDW系列高频开关直流电源是为各种合闸开关及继电保护装置提供直流操作电源和作为电站控制及信号用直流电源的专用设备，广泛应用于各类大中小型发电厂、变电站(所)、电气化铁路、大中型建筑及工矿企事业单位变电所、配电室以及紧急照明需要直流电源的场所。

系统特点

两路交流输入;

由多个独立模块组成，N+1备份;

采用智能化管理，自主完成充电、均充电、浮充电的全部功能，并自动对蓄电池进行温度补偿，有效延长蓄电池的使用寿命;

监控功能完善，高智能化，配有标准通讯接口，实现四遥功能;

可选择配置绝缘检测仪、单只电池电压巡检功能;

系统可以扩展其它附加功能：增加逆变器实现交流配电输出、增加DC/DC直流转

系统工作原理 　　

电源系统主要由交流配电单元、充电模块、监控模块、配电监控、降压硅链(降压单元)、直流馈电单元(包括合闸分路、控制分路)、绝缘监测、电池巡检等几大部分组成。换模块实现DC48V(24V)输出。

技术指标 　　

输入电压：AC 380V ±20% ;　

稳压精度：≦±0.5%　　

稳流精度：≦±0.5%　　

纹波系数：﹤±0.5%　　

转换效率：≧92%　　

噪声：≦55dB(关闭前后门1米处)
